近幾年，電磁流量計在供水企業已被大量使用，不僅僅應用在水廠進水和出水等大口徑管道的計量，而且也使用在眾多大用水戶的售水計量。水資源寶貴,能源寶貴,人力資源更加寶貴。由于機械式水表的固有特性,每年數以億計的水表消耗了大量的壓損和抄表的人工費用。而高精度電池供電的電磁式水表可精確計量水流量,始動流量小,無壓損,數據傳輸可通過GPRS遠傳實現無線抄表,節約了大量寶貴資源。本文通過電磁式水表的現場應用,對比機械式水表,來說明電磁式水表的優越性。所有使用過電磁流量計的用戶都知道：它具有測量范圍寬、無可動元件、無壓力損失、始動流量小、計量精確性能穩定等優點，用在大用水戶的售水計量，有利于減少漏失，為供水企業帶來良好經濟效益，我司以前也已大量應用。
電池供電的電磁式水表可以安裝到任何地方，而不需要主電源，它是特地為例如取水，管網分配、計量收費和灌溉等單獨的水應用而設計的，它具有智能信息和高測量性能，易于安裝又節省用戶投資，給用戶帶來一種全新的用表體驗。配備RS485通訊接口（線纜），可直接與GPRS發訊模塊（可定制）或上位機等進行通訊.

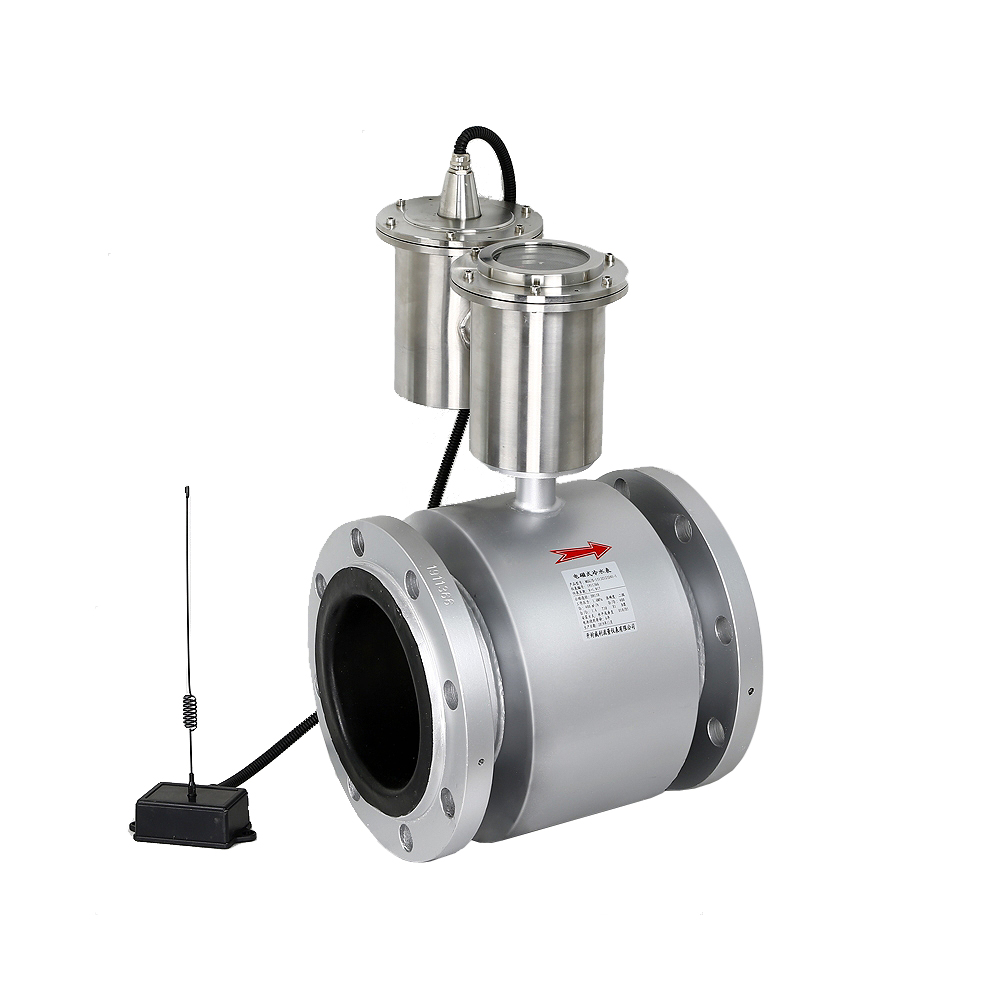

圖1
產品特點
· 本儀表安裝簡單 - 可將本儀表埋入地下或安裝在井中。 IP 68 (NEMA 6P) 的設計不受儀表在管道任何安裝位置的 影響，并且不需要配用過濾器。
· 壓力損失低 - 直通的測量管確保壓力損失最小，即使在高流速時也一樣。 可以降低整個網絡系統的壓力，這有助 于防止泵站壓力過高，導致管道破裂和泄漏。
· 零維護 - 采用無運動部件設計，并且電池壽命可達6年。
· 雙向測量 - 僅使用一臺儀表即可實現雙向流量測量。
· 智能型儀表 - 僅使用一臺儀表即可實現泄漏檢測、數據記錄器功能和錯誤自檢。
技術規格
傳感器
內置鋰電池壽命 | 通訊電池：1.5年～6年（實驗室內測試結果，會因環境和溫度變化，受通信方式和頻率影響） |
勵磁頻率 | 鎖定狀態：6.25HZ；測試狀態：1/15HZ |
正/反向流量測量 | 正流量時流向與流向標的方向*，負流量時流向與將流向標的方向相反 |
顯示方式 | 多種顯示方式，9種組合，顯示瞬時流量，正，負累計流量，凈流量等 |
顯示和控制 | 數據可通過四個光電按鍵輸入，十位顯示累計流量（精確到小數點三位），五位顯示瞬時流量（精確到小 |
數點二位），可自動調節精度，可顯示儀表診斷及報警狀態，用戶密碼控制，菜單式設置參數 | |
輸出方式 | GPRS通訊，RS485 |
報警功能 | 報警狀態顯示，傳感器故障，轉換器故障，電池欠壓，空管，測量狀態報警，輸出報警等 |
壓力傳感器 |
|
壓力范圍 | 0MPa-1.0MPa |
供電電源 | 3.6V鋰電池 |
環境溫度 | -25℃-85℃ |
響應時間 | 2ms |
精度 | 線性，遲滯及重復性之和＜+/-0.3%fs |
在實際應用中，電磁式水表廣泛應用于學校、小區、偏遠地區等供水。為了更進一步全面了解電磁式水表的現場應用，我們以MGG系列電磁式水表安裝在某自來水公司的案例來分析一下這款產品。我公司生產的MGG系列電磁式水表，顯示部分采用高性能低功耗的12864點陣液晶，全天候24小時顯示，也可以根據用戶的使用情況調整顯示時長，適時關閉屏幕以節省電源。第一行顯示瞬時流量，第二行顯示時間、電池和報警信息，第三行顯示累積量。屏幕數據清晰可辯，一目了然。無需像機械式水表湊近挨個數表盤，才能讀出累積量。電磁式水表不僅能夠顯示累積量，而且能夠顯示當前的瞬時流量，全面展現水量狀態。并且自身具有自診斷功能，一旦儀表出現問題，可以自查故障原因，并直接現在在液晶屏上，從而幫助用戶處理故障。在圖2上可以看出，左腔體上蓋類似“甜筒”造型是電磁式水表的GPRS遠傳至上位機，供用戶使用。
GPRS 數據遠傳
GPRS 通信是基于IP地址的數據分組通信網絡，監控中心計算機登錄Internet網絡后，由Internet分配其IP地址，各個GPRS監控點通過該地址和該主機建立連接并進行通訊。各監控點通過數據采集模塊對數據進行采集，通過GPRS終端內嵌入式處理器對數據進行處理，協議封裝后發送到GPRS網絡，并傳輸?shù)接脩魯?shù)據監控中心計算機。凡是移動信號覆蓋區域，電磁式水表皆可以通過GPRS定時輸送水表的當前流量、流速、累積總量、報警信息等。
只需準備一張手機SIM卡，插入GPRS模塊卡槽，打開電源，即可正常工作。費用低，數據接收方便。
電磁式水表應用中的注意事項：
1、對測量范圍度要求高。家庭用戶均為間歇使用,即使是大型企業事業機構，日夜之間、不同季節之間、生產、經營、管理或服務的各個不同階段，耗水量也差異很大。
2、環境惡劣，大口徑管道通常為埋地敷設，因此流量計大多數被安裝在儀表井中，稍有不慎就會出現雨水淹沒儀表的事件。所以，流量計應有IP68的環境防護能力。
3、原水潔凈程度較差，管道內壓力不高，在大口徑管道中低速流動的條件下，管壁上易積淤泥，所以流量計的選擇應考慮淤泥的影響，工程設計和安裝時應考慮淤泥的清理。
