1 前言
隨著我國供水行業的不斷優化，各種儀器設備逐漸升級換代，傳統的電子流量計測量精度差、使用壽命較短、抗干擾能力差，逐漸被新型的流量計取代，當前電磁流量計在供水系統中應用廣泛，其測量精度和穩定性較強，儀器控制不受電導率、水壓力和溫度等參數的影響，同時其結合計算機信息技術，實現了信號采集、轉化、分析的自動化，并進行參數精確模擬，減少了人工識別的流程。
2 基本原理
根據法拉第電磁感應的定律，就是導電液體在磁場中切割磁力線運動時，導體中產生的感應電勢(見圖1)，其感應電勢的大小和磁感應強度、流體做切割磁力線強度等一系列因素成正比。

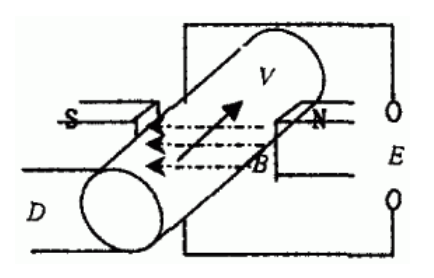

圖1 感應電勢產生的原理圖
電勢由下式給出：E=K×B×V×D
式中：E——感應電壓；
K——儀表常數；
B——磁感應強度；
V——平均流速；
D——測量管內直徑。
流量流體時，流體流過垂直于流動方向的磁場，導電性液體的流動感應出一個與平均流速或單位體積流量成正比的電壓，因此只要被測的流體具有最低限度的電導率，其感應電壓信號通過兩個與液體直接接觸的電極檢出，并通過電纜傳送到放大器，然后，轉換成統一的輸出信號。
3 主要技術特點和使用安裝要求
3.1 電磁流量計的主要技術特點
①由于測量結果與液體的壓力、溫度、電導率等物理參數無關，所以測量精確度高、工作可靠。
②測量管內無阻流件，因此無附加壓力損失，即對自來水測量無附加水頭損失。
③只有管道和電極與被測液體接觸，因此，只要合理選擇電極材料，即可達到耐腐蝕、耐磨損的要求。具有使用壽命長，維護要求低的特點。
④可以測定正、反方向流體的流量。
⑤輸出信號方式比較靈活。有脈沖、電流、頻率等方式。
3.2 電磁流量計的使用和安裝要求
①電磁流量計的上游管道至少有5倍管徑長度的直管段，它的下游至少有3倍管徑長度的直管段。在條件允許的情況下，放寬流量計前置直管道長度在10倍管徑以上。
②在電磁流量計的安裝中，傳感器接地環要可靠地接地，接地電阻要不大于l OΩ。
③要在使用環境的選擇中注意避免外部的電磁干擾，特別是避免工頻電磁場的干擾。
④對流量計上游管道中在前置距離外安裝閥門，特別是蝶閥或直角彎管等嚴重影響流態特性的場合，最好在流量計上游5～10倍管徑的直管內安裝整流器，以達到穩定水流流態，提高計量準確度的目的。
